Komunikace založená na ethernetové architektuře představuje relativně novou koncepci diagnostiky vozidel. Ethernet umožňuje "nové" transportní vrstvě DoIP (Diagnostic over Internet Protocol) mnohonásobně vyšší rychlost komunikace mezi řídicí jednotkou Gateway a diagnostickým systémem, Jedná se o poměrně nový technologický trend, který v budoucnu slibuje významnou úsporu času a širokou nabídku specifických aplikací.

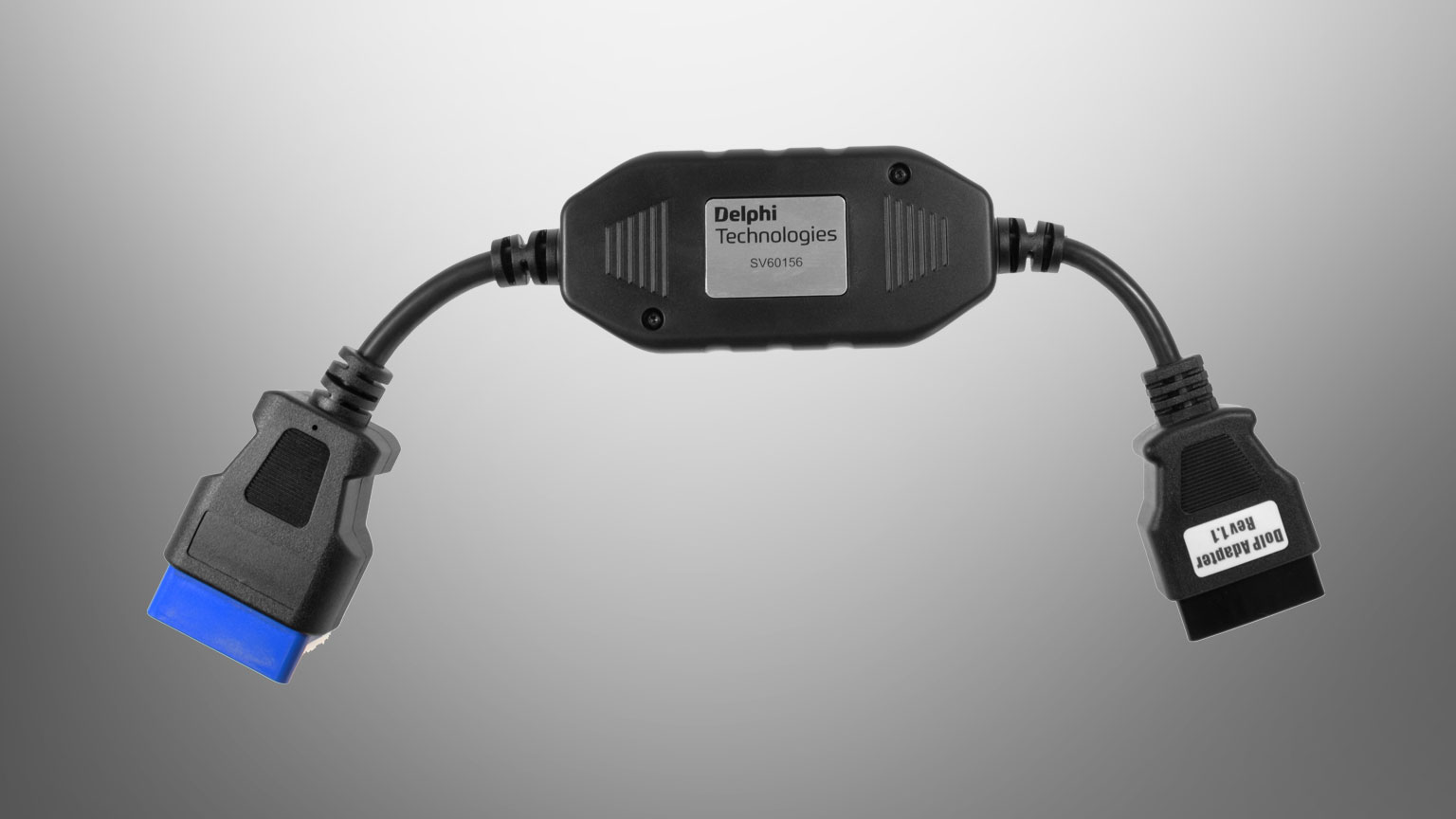

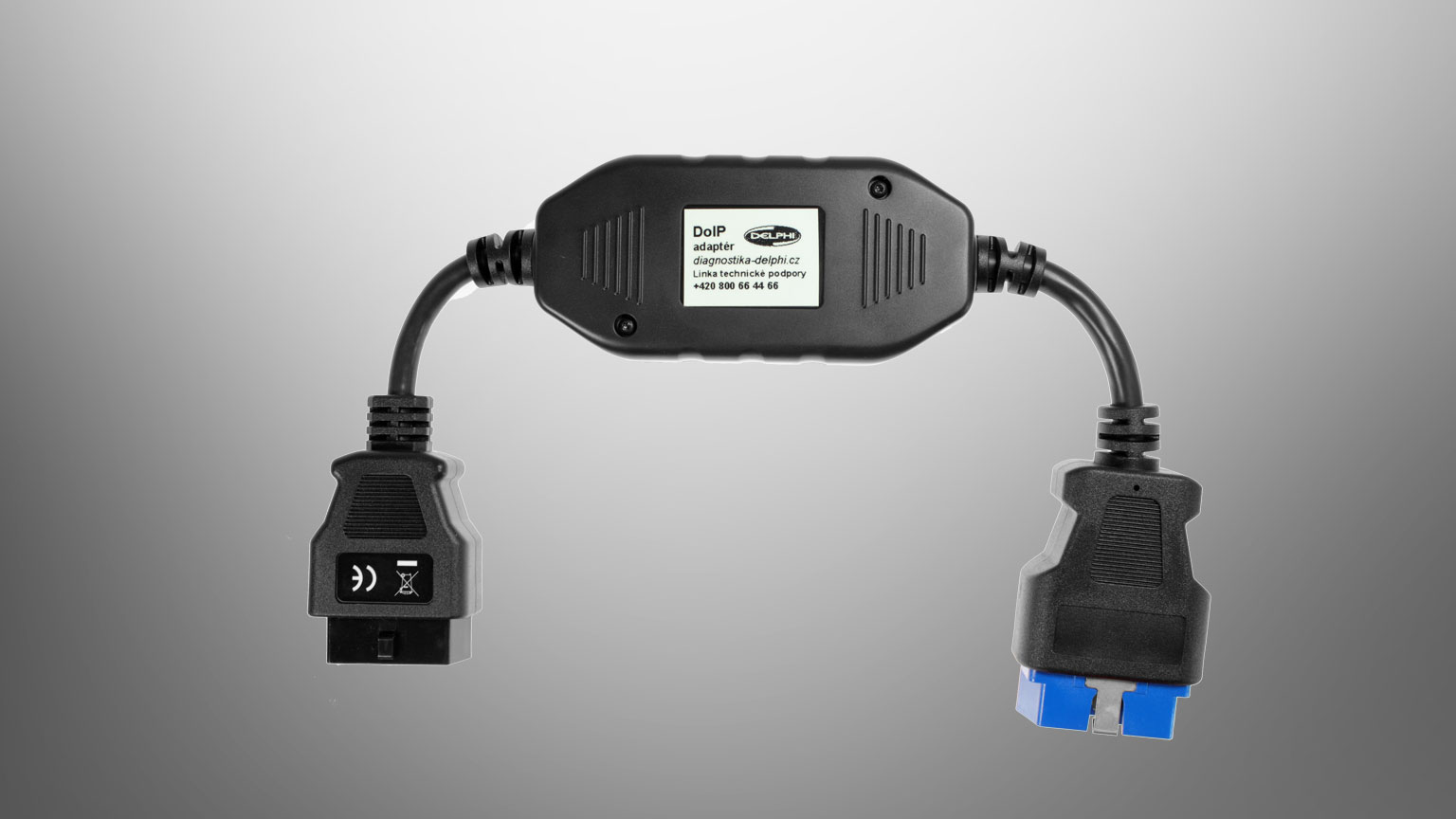

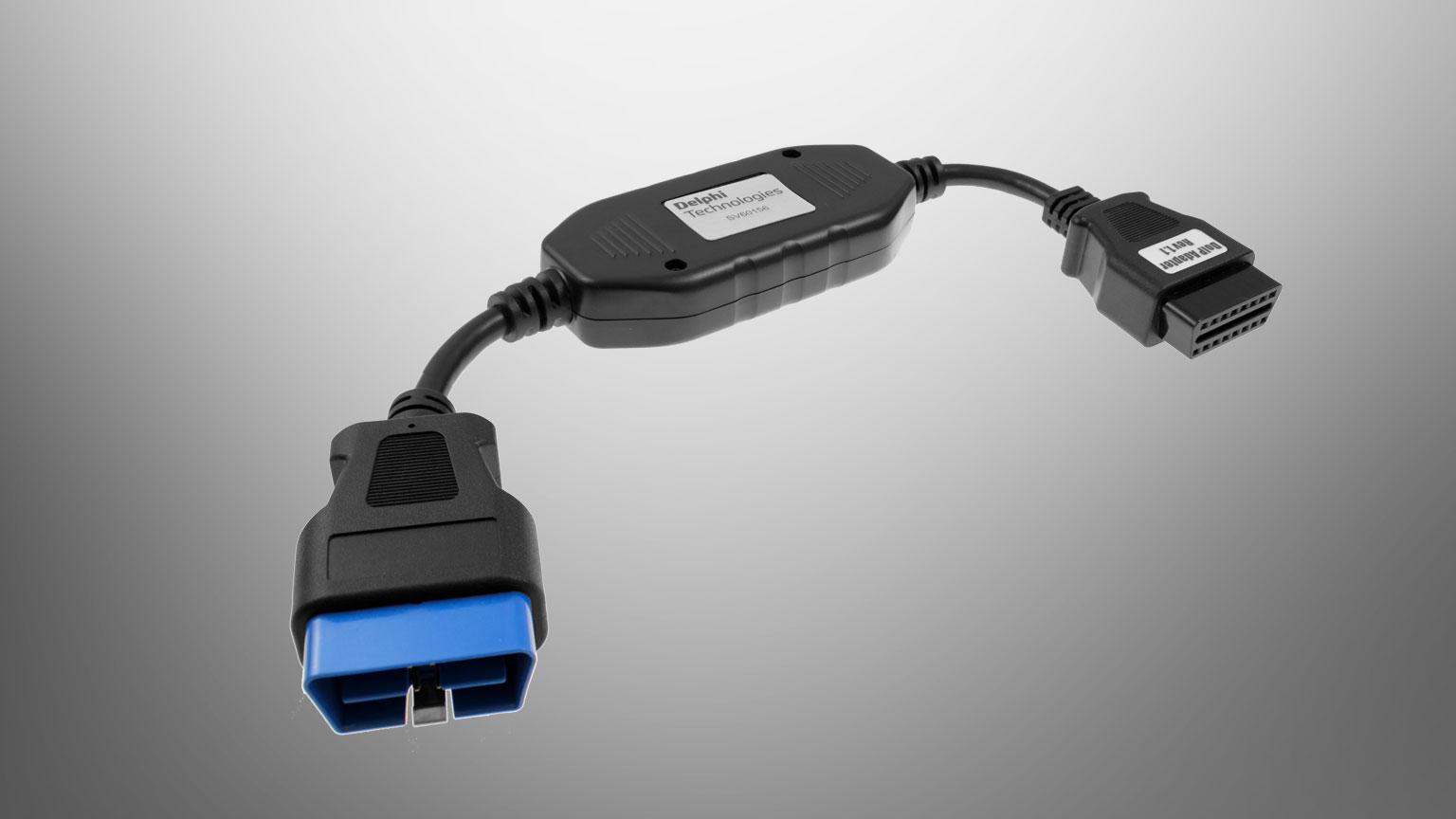

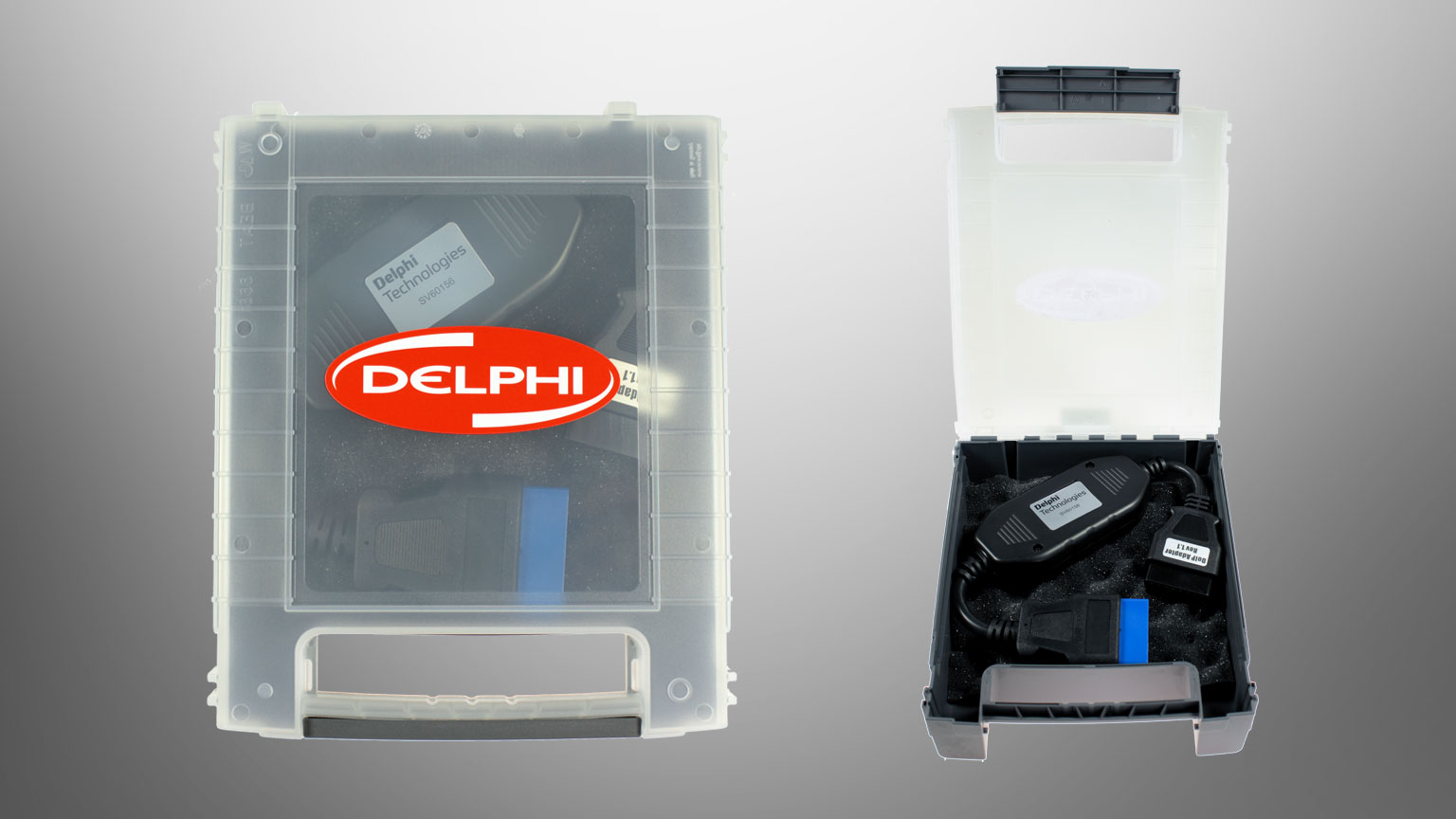

Výrobce multiznačkové diagnostiky DS150E společnost Delphi Technologies se rozhodla reagovat na tento technologický trend nejen rozšířením diagnostického software Delphi DS o kompatibilitu s nejmodernějšími vozy, komunikujícími přes DoIP (od v. SW 2018.1), ale i uvedením na trh nového adaptéru SV60156. Adaptér DoIP SV60156 je pro multiznačkovou diagnostiku Delphi DS150E nezbytným příslušenstvím, zajišťujícím komunikace-schopnost s DoIP automobily.

Vybraná kompatibilní vozidla

Seznam vozidel diagnostikovatelných prostřednictvím diagnostického SW Delphi Technologies se s postupnými aktualizacemi neustále rozšiřuje.

Aktuální přehled se vztahuje k verzi 2019.03.

Volvo XC90 [rok výroby 2016+]

Program naváže komunikaci s řídicími jednotkami motorů jak zážehových, vznětových, tak i hybridních. U Plug-in hybridu (T8) nabízí kompatibilitu s řídicími jednotkami:

  • BECM (sledování energie akumulátoru)
  • BMS (snímač monitorování baterie)
  • IEM (elektrický pohon zadních kol)
  • IGM (vysokonapěťový generátor)

Dále je adaptér DoIP nutný pro komunikaci s řídicími jednotkami:

  • BCM (Brake Control module – jednotka brzdového systému)
  • DIM (panel přístrojů – info. řidiče)
  • TCM (ECU převodovky)
  • SRS (airbagy)
  • ASDM (aktivní bezpečnostní systém)
  • AUD (audio modul)
  • CEM (centrální elektrika = „BCM“)
  • DEM (jednotka diferenciálu/pohon všech kol)
  • GSM (jednotka volicí páky samočinné převodovky)
  • GHUD (projekční head-up-display)
  • IMS (snímač pohybu)
  • PSCM (jednotka asistenta řízení/posilovače řízení)
  • TRM (řídicí jednotka přívěsu)
  • VCM (jednotka konektivity vozidla)

Diagnostika samozřejmě nabízí celou řadu funkcí vč. resetu servisních intervalů. Podpora kompatibility Delphi DS s vozidly Volvo S90 2017+, Volvo V90 2017+, Volvo V90 Cross Country 2017+ a Volvo XC60 2018+ je obdobná.

Jaguar F-pace [rok výroby 2018+]

V současné verzi (2019.03) je možné navázat komunikaci přes DoIP pouze s ECM vznětového motoru, pro komunikaci se zážehovým motorem je možné navázat komunikaci přes EOBD. V rámci ostatních jednotek je možné přes DoIP adaptér navázat komunikaci s řídicími jednotkami:

  • IPC (panel přístrojů) - reset servisních intervalů je plně zautomatizovaná funkce
  • IMPA (Image processing module „A“)
  • IMPB (Image processing module „B“)
  • HVAC (jednotka topení, větrání a klimatizace)
  • ABS (protiblokovací brzdový systém)
  • PBM (jednotka parkovací brzdy)
  • GSM (jednotka řazení převodů)
  • TCCM (jednotka rozdělovací převodovky)
  • TCM (jednotka převodovky)
  • RCM (řídicí jednotka zádržných systémů)
  • TPMS (sledování tlaku v pneumatikách)
  • AHU (Audiojednotka)
  • BCM (řídicí jednotka řízení karoserie)
  • GWM (centrální brána palubní sítě)
  • DDM (dveřní jednotka řidiče)
  • PDM (dveřní jednotka spolujezdce)
  • DRDM (dveřní jednotka zadní na straně řidiče)
  • PRDM (dveřní jednotka zadní na straně spolujezdce)
  • ATCM (jednotka pohonu všech kol)
  • FCIM (integrovaný ovládací panel)
  • RFA (jednotka bez klíčového přístupu)
  • PAM (jednotka parkovacího asistenta)
  • PSCM (posilovač řízení)
  • RTGM (jednotka zadní gateway)
  • SASM (jednotka snímače úhlu natočení volantu)
  • TCU (modul telematické řídicí jednotky)
  • VIM (řídicí jednotka imobilizéru)

Kompatibilita Delphi DS s vozidly Jaguar XE 2018+ a Jaguar XF 2018+ je obdobná.

Land Rover Velar 2018+

S vozidly Land Rover Velar je možné od verze 2019.03 navazovat komunikaci přes DoIP s řídicími jednotkami motorů jak zážehových, tak vznětových. Dále s jednotkami:

  • ABS (protiblokovací brzdový systém)
  • PBM (jednotka parkovací brzdy)
  • ATCM (jednotka pohonu všech kol)
  • GSM (jednotka řazení převodů)
  • TCCM (jednotka rozdělovací převodovky)
  • TCM (jednotka převodovky)
  • RCM (řídicí jednotka zádržných systémů)
  • TPMS (sledování tlaku v pneumatikách)
  • BCM (řídicí jednotka řízení karoserie)
  • GWM (centrální brána palubní sítě)
  • RTGM (jednotka zadní gateway)
  • PSCM (posilovač řízení)
  • SASM (jednotka snímače úhlu natočení volantu)
  • IPC (panel přístrojů) - reset servisních intervalů je plně zautomatizovaná funkce
  • IMPA (Image processing module „A“)
  • IMPB (Image processing module „B“)
  • FCIM (integrovaný ovládací panel)
  • RFA (jednotka bez klíčového přístupu)
  • PAM (jednotka parkovacího asistenta)
  • TCU (modul telematické řídicí jednotky)
  • VIM (řídicí jednotka imobilizéru)
  • HVAC (jednotka topení, větrání a klimatizace)
  • AHU (Audiojednotka)
  • DDM (dveřní jednotka řidiče)
  • PDM (dveřní jednotka spolujezdce)
  • DRDM (dveřní jednotka zadní na straně řidiče)
  • PRDM (dveřní jednotka zadní na straně spolujezdce)

Reset servisních intervalů prostřednictvím zjednodušené funkce dostupné přímo z okna výběru systému je samozřejmostí.

Navazování komunikace bez DoIP adaptéru

Pokud se potřebujete spojit s vozidlem komunikujícím přes DoIP, zobrazí se Vám následující obrazovka. Pro připojení je nutné mít adaptér DoIP SV60156.

Jedinou výjimkou je spojení s řídicí jednotkou motoru v režimu EOBD, tzn. v rámci emisní diagnostiky. Vozidlo je tedy možné diagnostikovat v obecném režimu.

Ostatní řídicí jednotky není možné bez adaptéru DoIP SV60156 načíst.

Důležité upozornění!

Nesprávné použití adaptéru DoIP (SV60156) tzn. připojení adaptéru k vozidlu bez DoIP, může vést k zápisu chybových kódů do řídicích jednotek. Tento problém se týká modelů vozů u kterých výrobce během stejného roku výroby přešel z komunikační architektury CAN na DoIP. Zde je seznam vozidel kterých se problém může týkat:

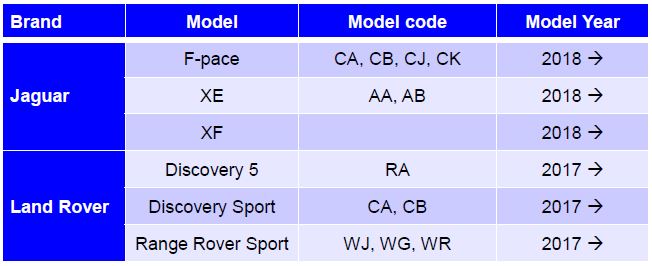

Problematické vozy pro připojení DoIP adaptéru

Řešení

Uživatel se případným problémům vyhne tím, že první pokus o navázání komunikace s problematickými vozy provede bez připojeného DoIP adaptéru (SV60156) a pokud komunikace nepůjde navázat, připojí DoIP adpatér.
